ACI-teknik:
För pålitliga och långvarigt överspänningsskydd.
I tider med digitalisering, energiomställning och alltid nya nätparametrar blir det hela tiden svårare att hitta det rätta överspänningsskyddet. Framför allt inom industrin kan överspänning leda till ekonomiska skador på grund av drifts-, data och produktionsförluster.
DEHNs innovativa Advanced Circuit Interruption, eller ACI-teknik som den förkortas, kan på ett tillförlitligt sätt skydda system från sådana fel. Medan konventionella överströmsskydd måste dimensionera mycket noggrant har våra specialutvecklade ACI-moduler en integrerad kombination av brytare och gnistgap. Detta innebär att överspänningspulsen endast leds på den smalaste punkten, som alltid är tillräckligt dimensionerad. Detta eliminerar helt kostsamma fel som orsakas av manuell dimensionering.
Dessutom eliminerar ACI-tekniken behovet av en extern säkring, vilket sparar värdefulla kabellängder för standardkompatibel installation.För dig innebär detta: Mer plats i elcentralen, mer frihet vid montering och pålitligt anläggningsskydd.
Till ACI produktfamilj
ACI betyder säkerhet på högsta nivå

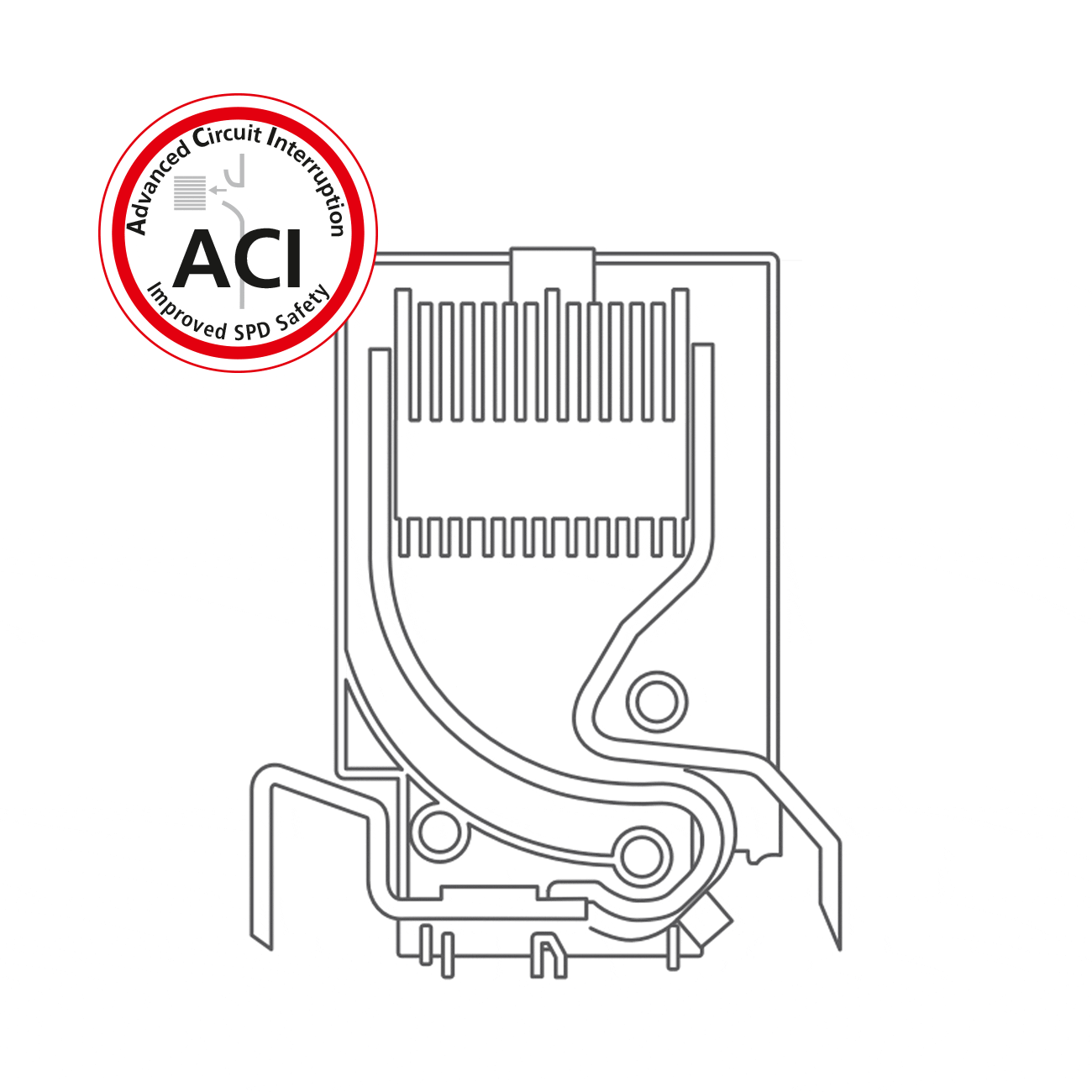

Vår nya ACI-teknik gör användningen av en extern förkopplad säkring överflödig. Detta är möjlig via brytar-gnistgapskombinationen inuti skyddsmodulen. Den förenar det nödvändiga överspänningsskyddet med den förkopplade säkringen. Strömmen bryts så snart ljusbågen körs i raderingskammaren. Överspänningsimpulsen leds därmed endast till det smalaste stället, som alltid är tillräckligt dimensionerat.
Eftersom denna process är snabbare än de vanliga säkringarna belastas samtidigt de anslutna kablarna betydligt mindre vid kortslutning. Ledningstvärsnittet som används kan därmed minskas till 16 resp. 6 mm2 CU beroende på överspänningsskyddet.
Alla fördelar i en översikt
Dimensioneringssäker
Glöm den tidskrävande dimensioneringen av förkopplad säkring, selektivitet och anslutningstvärsnitt - tack vare den innovativa ACI-tekniken från DEHN. Den integrerade kombinationen av brytare och gnista är exakt anpassad till överspänningsskyddet. Detta innebär: ingen säkring för överspänningsskydd, inga dimensioneringsfel och en optimerad systemtillgänglighet.
Enligt norm
Enligt IEC 60364-5-53 får den totala längden på alla ledningar mellan anslutningspunkter i SDP-kombinationen inte vara längre än 0,5 meter. Tack vare de integrerade brytar-gnist-sträckorna i våra ACI-överspänningsskyddet sparar du en ledning. Så på sätt kan lättare iaktta den maximala längden.
Platsbesparande
Typ 1 och typ 2 avledare med ACI-teknik från DEHN har en överströmsmodul integrerad direkt på överspänningsskyddet. Detta innebär: Den annars nödvändiga externa säkringen och den nödvändiga säkringsfrånskiljaren behövs inte längre. Detta sparar värdefult installationsutrymme i elcentralen.
Bekväm
Vår kompakta systemlösning ger dig högsta flexibilitet vid installation. Det särskilt lilla anslutningstvärsnittet på endast 6 mm² (Typ 2) resp. 16 mm² Cu (Typ 1) möjliggör korta ledningsvägar. Samt: En separat överspänningsskydd-säkring behövs inte. Det sparar ledningsmaterial, tid och kostnader.
Hållbar
De tekniska egenskaperna hos ACI-moduler är särskilt motståndskraftig mot systemfel eller spänningsvariationer och ger därför ett långsiktigt skydd för ditt system. De kännetecknas också av sitt motstånd mot tillfälliga överspänningar och förhindrande av läckströmmar, vilket ytterligare ökar deras livslängd.
Tillförlitlig
ACI-modulerna är särskilt tåliga och bryter även mindre kortslutningsströmmar på mycket kort tid tack vare den integrerade kombinationen av brytare och gnistgap. Detta gör ACI-överspänningsskydd till extremt tillförlitliga skyddsmoduler jämfört med konventionella säkringslösningar och minskar driftsstopptiden för ditt system - för maximal systemtillgänglighet.
Slappna av. Det är DEHN ACI-teknik.
Glöm den tidskrävande dimensioneringen av den förkopplade säkringen! Våra överspänningsskydd av typ 1 och typ 2 med SCI-teknik har en integrerad brytar-gnistgapskombionation. Det minskar fel, möjlig en flexibel montering och lyfter anläggningens tillgänglighet till en ny nivå. Det kallar vi den ”bekymmersfria principen” från DEHN.
Ytterligare information om ACI-överspänningsskydd från DEHN finns på respektive produktsida:
Downloads
Här hittar du ytterligare information om ACI-tekniken.
| White Paper | ACI technology | An innovative device concept for SPDs | .pdf 2.2 MB |
