Slappna av.
Det är en DEHNventil ACI.
Den bekymmersfria princip från DEHN:
När arbetssäkerhet möter enkelt uppfyllande av normer är det DEHNventil ACI.
Överspänningsskydd har aldrig varit så enkelt och säkert. Den anslutningsredo kombinerade överspänningsskyddet DEHNventil ACI (typ 1 + typ 2 + typ 3) ger säkerhet i och vid inmatningspunkten för huvudcentralen för lågspänning - detta gör den innovativa ACI-tekniken (Advanced Circuit Interruption) tillgänglig för första gången i avledarklassen typ 1.
Innovativa detaljlösningar som en automatisk frånkopplingsfunktion med visuell visning av spänningsfrånkoppling, 3-sidiga modulbytesalternativ eller ett anslutningstvärsnitt på 16 mm² Cu som alltid är detsamma ger maximal säkerhet.
Tekniska detaljer
Alla fördelar i en översikt
Innovativt monteringskoncept för mer arbetssäkerhet
Genom en automatisk, eketrisk frikopplingsfunktion i skyddsmodulen vid defekter kan ett säkert modulbyte sker när anläggningen är i löpande drift samt med uppfyllande av arbetsskyddsrelaterade normer. Den spänningsfria skyddsmodulen kan tas bort såväl från sidan som framifrån. På så sätt är ett säkert byte möjligt i varje montertingssituation.
Gör det lätt att uppfylla normer
Avsaknaden av reservsäkring och direkt montering på en jordad topphatt eller samlingsskena gör det enkelt att uppfylla den specificerade kabellängden på max. 0,5 m.
Dimensioneringssäkerhet gånger tre
Glöm den tidskrävande dimensioneringen av förkopplad säkring, selektivitet och anslutningstvärsnitt. I den nya DEHNventil ACI finns redan en brytar-gnistgapskombination integrerad, vilken är exakt anpassad till överspänningsskyddet. Detta betyder: ingen förkopplad säkring, inget fel vid dimensioneringen och alltid ett exakt tvärsnitt på endast 16 mm² Cu.
Bekväm montering
Den kompakta systemlösningen erbjuder inte bara högsta flexibilitet utan också frihet vid positioneringen och anslutningen av överspänningsskyddet. Via den interagerade brytar-gnistgapet sparas värdefullt byggutrymme och möjliggör en flexibel monteringen på dinskena, samlingsskena eller elcentralsvägg.
Hög anläggningstillgänglighet
Genom att skyddsmodulen skiljs säkert från spänningsförsörjningen kan anläggningen själv vid servicefall fortsätta vara igång utan avbrott. Underhållet kangenomföras under drift. Det minimerar dyra driftstopp. Dessutom har DEHNventilen ACI de vanliga enastående prestandaparametrarna (100 kA åskströmskapacitet/ 100 kA kortslutningsströmmotstånd) med bästa möjliga skydd (certifiering typ 1+2+3) även vid drift.
Snabbt, enkelt och säkert underhåll
Ett elektriskt statusmeddelande via fjärrstyrt meddelande (FM) är standard vid DEHNventil ACI. Vid fel skiljer frikopplingsfunktionen skyddsmodulen från basmodulen och därmed säkert från spänningsförsörjningen. Dessa visas optiskt på alla fyra sidor av överspänningsskyddet och innebär säkerhet för underhållspersonalen.
Produktens egenskaper i korthet
För maximal systemtillgänglighet: DEHNventil ACI
DEHN har stått för innovation och teknisk utveckling i över 100 år. Med CI- och ACI-avledarna har DEHN skapat utrymmesbesparande lösningar för modernt överspänningsskydd. CI står för Circuit Interruption och innebär att en optimalt dimensionerad säkring redan är integrerad i SPD:n (Surge Protection Device). Med ACI-tekniken (Advanced Circuit Interruption) som introducerades 2018 har denna säkring ersatts av en kombination av brytare och gnistgap. Dessa och andra innovativa funktioner gör DEHNventil ACI till den enklaste och säkraste lösningen. Våra klasser av avledare i en överblick:
Den ”bekymmersfria principen”
från DEHN
ACI-teknik: För maximal säkerhet i elcentralen
Glöm den tidskrävande dimensioneringen! Våra överspänningsskydd av typ 1 och typ 2 med ACI-teknik har en integrerad brytar-gnistgapskombination. Det eliminerar helt den vanliga förkopplade säkringen. Detta ger säkerhet, möjliggör en flexibel montering och lyfter anläggningens tillgänglighet till en ny nivå.
Det är DEHN ACI-teknik
- Tillförlitlighet och anläggnings tillgänglighet på högsta nivå
- Dimensioneringssäkerhet och platsbesparing genom att den separata förkopplade säkringen utgår
- Lång livslängd på grund av hög TOV-styrka och läckströmsfrihet
- Enkel installation tack vare mindre anslutningstvärsnitt
Produktvarianter
Tillgänglig slutet av 2024
/www.dehnab.se/store/f/50030635/HDVORSCHAU/961405_o.Zul..jpg)

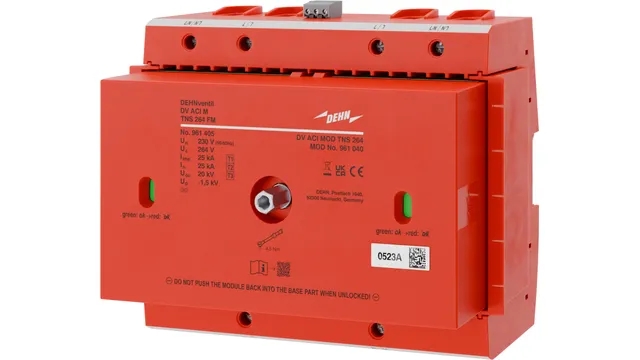

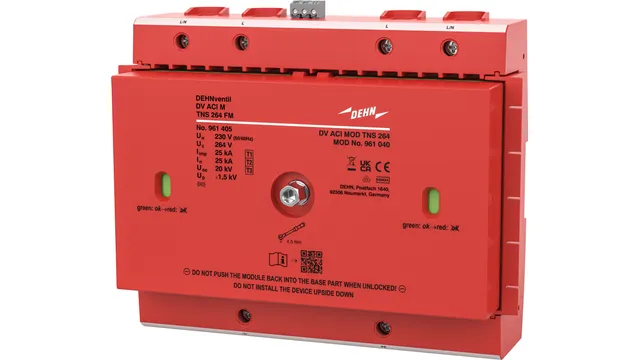

961405
DEHNventil ACI M TNS 264 (FM)
Four-pole, spark-gap-based, Type 1 + Type 2 + Type 3 DEHNventil ACI M TNS combined arrester as per EN 61643-11 with integrated ACI switch/spark gap. Maximum system availability due to RADAX Flow follow current limitation. Capable of protecting terminal equipment.
/www.dehnab.se/store/f/50030627/HDVORSCHAU/961305_o.Zul.jpg)

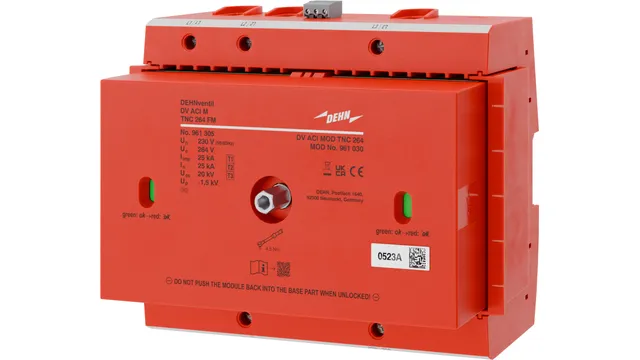

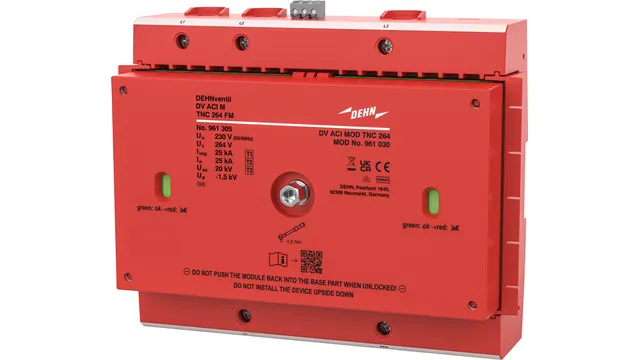

961305
DEHNventil ACI M TNC 264 (FM)
Three-pole, spark-gap-based, Type 1 + Type 2 + Type 3 DEHNventil ACI M TNC combined arrester as per EN 61643-11 with integrated ACI switch/spark gap. Maximum system availability due to RADAX Flow follow current limitation. Capable of protecting terminal equipment.
Downloads
| Flyer | DEHNventil ACI | The prewired, Type 1+2+3 combined arrester with ACI technology | .pdf 0.3 MB |
