Flachdach – Dachleitungshalter, Überbrückungsbänder

Dachleitungshalter, Dehnungsstücke und Überbrückungen (Seile, Bänder, Laschen) für Flachdächer.

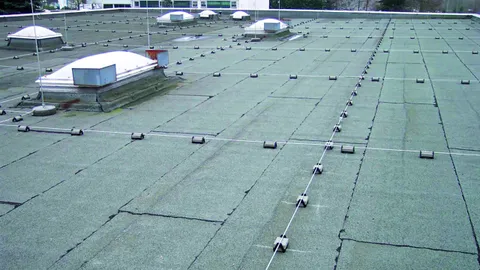

Dachleitungshalter für Flachdächer

Dachleitungshalter zur Befestigung von Rundleitern und Bändern (mit Adapter) auf Flachdächern.
  • Leitungshalter mit Grundplatte aus wetterbeständigem Kunststoff, UV-stabilisiert und halogenfrei
  • Stein aus frostbeständigem Beton nach EN 1338 für Pflastersteine, Frostbeständigkeit geprüft nach EN 1340 (Frost-Tau-Wechselversuch)
  • Stein und Unterteil getrennt recycelbar

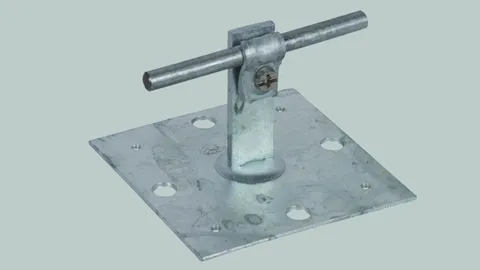

Dachleitungshalter für Flachdächer mit Befestigungsbohrungen

Zum Verlegen von Fangeinrichtungen auf Flachdächern und Wänden.

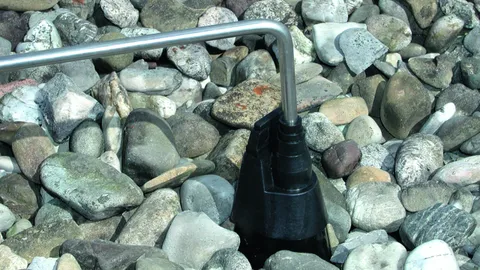

Dachdurchführungen

Für Ableitungen zum Durchdringen und Abdichten von Dächern.

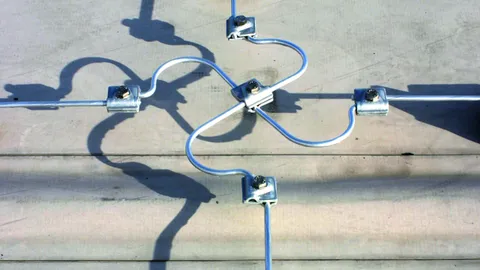

Dehnungsstücke

Zum temperaturbedingten Längenausgleich längerer Leitungen (lose Leitungsführung in den Haltern vorausgesetzt).

Überbrückungslaschen

Zum Anschließen und Verbinden von Metallverkleidungen, zum Nieten oder Schrauben.

Anwendungshinweis:
Nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5 mm vier Nieten Ø5 mm oder bei Materialstärken ≥ 2 mm zwei Blechtreibschrauben Ø6,3 mm aus NIRO zu verwenden (beidseitig).

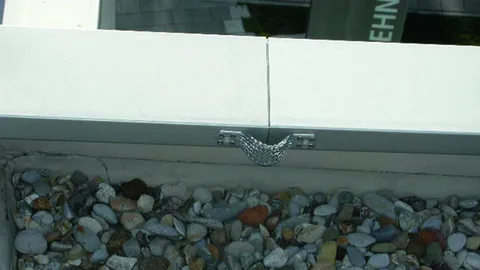

Überbrückungsbänder

Zum Verbinden von Metallverkleidungen (Nieten oder Schrauben), als Dehnungsausgleichsstück für Runddrähte oder als Ausgleich gewisser, temperaturbedingter Längenänderungen für Runddrähte geeignet; Anschluss z. B. mit KS-Verbinder Art.-Nr. 301 019

Anwendungshinweis:
Nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5 mm vier Nieten Ø5 mm oder bei Materialstärken ≥ 2 mm zwei Blechtreibschrauben Ø6,3 mm aus NIRO zu verwenden (beidseitig).

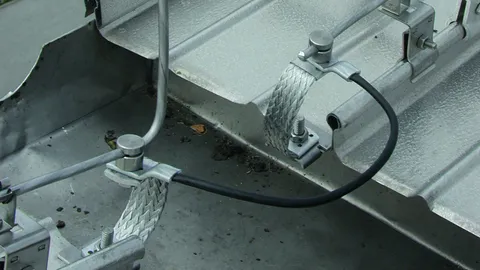

Überbrückungsseile

Zum Verbinden / Überbrücken von Metallverkleidungen oder als Ausgleich gewisser, temperaturbedingter Längenänderungen für Runddrähte geeignet; Anschluss z. B. mit KS-Verbinder Art.-Nr. 301 019.
Zum Verbinden / Überbrücken von Erdungsfestpunkten. Geeignet für den Schutz- und Funktionspotenzialausgleich.

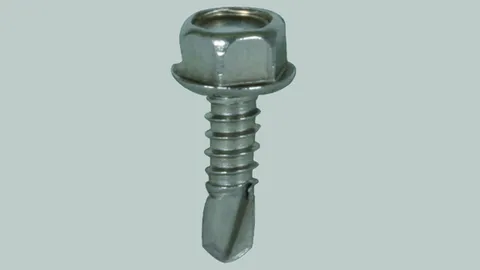

Bohrschraube

Selbstschneidend mit Sechskantkopf und Bund, für den Anschluss von Überbrückungslaschen, -bändern oder -seilen z. B. an die Attika (bei Materialstärken ≥ 2 mm).

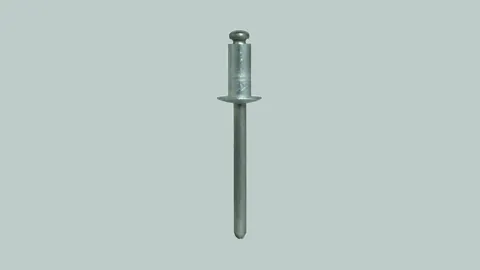

Blindniete

Mit NIRO-Zugnagel für den Anschluss von Überbrückungslaschen, -bändern oder -seilen, nach DIN EN 62305-3 Bbl. 1.

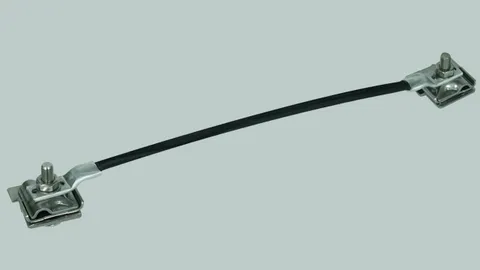

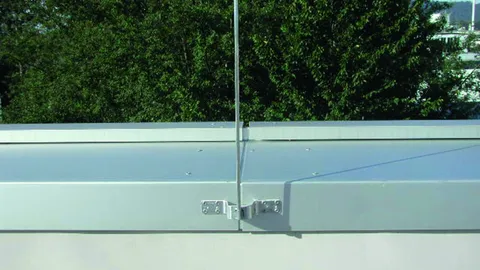

Überbrückungsseil mit Falzklemmen

  • Zum Verbinden oder Überbrücken von Metallverkleidungen (z. B. Attikasegmenten) ohne Bohren
  • Mit je einem Überleger z. B. für den Anschluss an die Fangeinrichtung und zum Errichten von Fangspitzen (Rd 8-10 mm)
  • Anwendbar für Attikafalze mit einem Winkel von 0-45° und einer Länge bis max. 18 mm
Eine Verunreinigung durch Bohrspäne wird durch diese Ausführung vermieden.

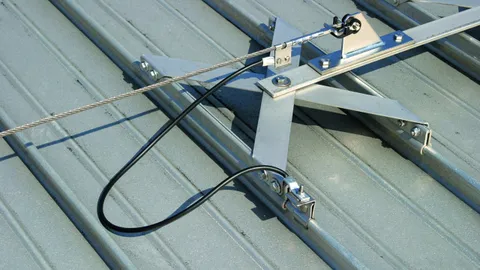

Anschluss-Set Seilanlage

System zum Verbinden von Seilsicherungssystemen auf Dächern an die vorhandene Fangeinrichtung; mit montierter Anschlusslasche für Sicherungsseil und Klemmbock.

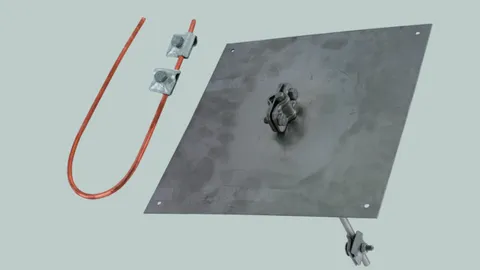

Flachdachdurchführung

Flachdachdurchführung bestehend aus:
  • 1x Flachdachdurchführung (Platte 280 x 280 mm mit Bohrungen und Anschlussfahne Länge 300 mm, NIRO)
  • 1x Kupferdraht (Rd 8 mm, Länge ca. 700 mm)
  • 2x MV-Klemme (St/tZn)
  • 1x UNI-Klemme (NIRO)
  • 1x Trennklemme (NIRO)
